    連接器是車輛各模塊之間傳送信號的重要環節。一旦出現連接器錯漏裝或未安裝到位，會對整車特性造成影響巨大，甚至危害到生命安全。為明確安裝方式，確保安裝質量，編寫此基礎安裝工藝要求

分類Classification

基本線束插頭安裝分為單機械鎖式插頭、接插限位式插頭、帶接插限位的拉手式插頭、帶獨立鎖止的插頭、帶集成型鎖止的插頭、回轉式插頭等。

回拉確定式插頭Pullbackandconfirmation

1單機械鎖式插頭安裝步驟如下：

a)將插頭公母端對插；

b)聽到“咔噠”聲，確保線排到位；

c)回拉確定無法拔出，確保線排到位（不能拉線束端，只能拉插頭本體）；

d)回推線束插頭，確保線排到位。

2線排限位式插頭安裝步驟如下：

a)將插頭公母端對插；

b)聽到“咔噠”聲，確保線排到位；

c)回拉確定無法拔出，確保線排到位（不能拉線束端，只能拉插頭本體）；

d)回推線束插頭，確保線排到位。

3帶線排限位的拉手式插頭安裝步驟如下：

a)連接公母端插頭，插頭推到底，確保拉手可以推動；

b)將拉手推到底，目視確定拉手推到底，二次鎖完全進入槽口，線排限位鎖止到位，確保線排到

位；

c)聽到“咔噠”聲，確保線排到位；

d)回拉確定無法拔出，確保線排到位（不能拉線束端，只能拉插頭本體）；

e)回推線束插頭，確保線排到位。

4帶獨立鎖止的插頭安裝步驟如下：

a)將公母端插頭線排到位；

b)聽到“咔噠”聲，確保線排到位；

c)目視確定插頭線排到位，確定限位完全進入槽口，確保線排到位；

d)插入獨立鎖，目視確定獨立鎖鎖止到位，確保線排到位；

e)回拉確定無法拔出，確保線排到位（不能拉線束端，只能拉插頭本體）；

f)回推線束插頭，確保線排到位。

5帶集成型鎖止的插頭帶獨立鎖止的插頭安裝步驟如下：

a)將公母端插頭線排到位；

b)聽到“咔噠”聲，確保線排到位；

c)目視確定插頭線排到位，確定限位完全進入槽口，確保線排到位；

d)將集成型鎖止卡接到位，目視確定鎖止到位，確保線排到位；

e)回拉確定無法拔出，確保線排到位（不能拉線束端，只能拉插頭本體）；

f)回推線束插頭，確保線排到位。

6非回拉確定式插頭NonPullbackandconfirmation

  回轉式插頭安裝步驟如下：

a)將母端插頭推入公端，推到底，確保拉手可以旋轉；

b)旋轉拉手到底，目視確定拉手轉到底，二次鎖完全進入槽口，確保線排到位。

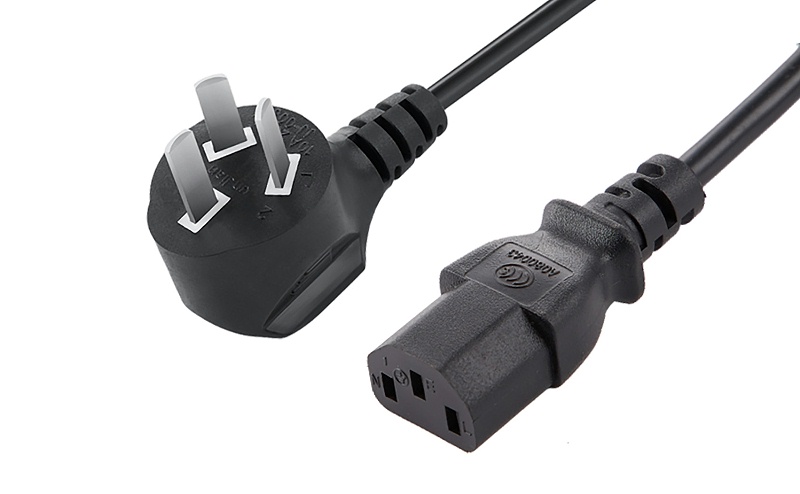

更多關于電源線 廠家的相關資訊，盡在東莞鈞堅。東莞市鈞堅塑膠科技有限公司專注于研發、生產、加工插頭電源線、各類AC、DC線材、電腦周邊連接線、電子連接線以及PVC膠料的廠家。主營產品有美式插頭 電源線，國標插頭電源線，歐規插頭電源線等，歡迎來電咨詢。
