屏蔽線接地線的作用和如何接地——電源線廠家

        我們平時說的屏蔽線，電源線在線纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。

         電纜導體由多股導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽，又稱為內屏蔽層。

         在絕緣表面和護套接觸處，也可能存在間隙，電纜彎曲時，油紙電纜絕緣表面易造成裂紋，這些都是引起局部放電的因素。在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。

 相對于所有的弱信號，如模擬量、數字量、通信等信號最好都采用屏蔽電纜，且屏蔽層雙端接地，多接幾次效果更佳。屏蔽層不可以有電流經過,所以要把所有設備的E連接到一起，即等電勢連接。注意選擇合適面積的導線來連接。信號電纜不要與動力電纜并行布置。要找到設備的 E點。接地與接零不是一回事，要注意區分。

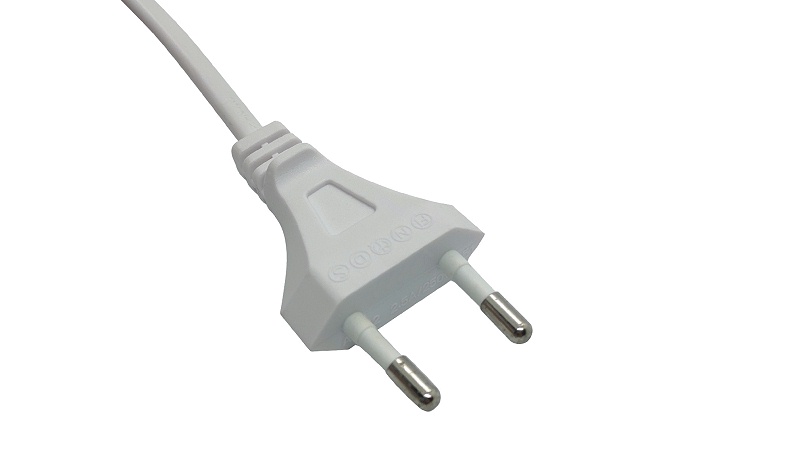

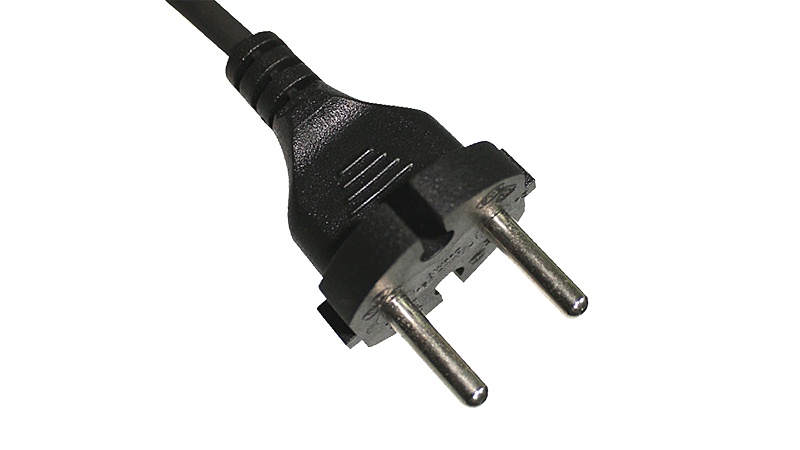

更多關于電源線 廠家的相關資訊，盡在東莞鈞堅。東莞市鈞堅塑膠科技有限公司專注于研發、生產、加工插頭電源線、各類AC、DC線材、電腦周邊連接線、電子連接線以及PVC膠料的廠家。主營產品有美式插頭電源線，國標插頭電源線，歐規插頭電源線等，歡迎來電咨詢。
