插頭線其配線使用相關規范

 世界各地插頭線類型

常應用四款插頭線的差別和應用

一、歐洲插頭線

①、歐洲插頭：又叫荷蘭規范電源插頭又叫煙斗插

插頭線有經銷商和經銷商型號規格如：AW-006 JJ-002等和世界各國的驗證：（D(荷蘭); N(丹麥); S(德國); VDE(法國); FI(德國); IMQ(西班牙); KEMA(西班牙); CEBEC(丹麥)。

品字尾 ：N/1225

②、配線標志表明帶碼：H05VV□□F 3G 0.75mm2：

H：表明歐規、歐盟國家標志

05：表明該配線抗壓抗壓強度（ 03︰300V 05︰500V）

VV：前V表層線芯絕緣層，后V表明配線的護線套絕緣層，VV如：用RR表明就表明為硫化橡膠絕緣層，如VV：用N表明為氯丁膠；

□□：前“□”獨特帶碼，后“□”表明扁平的線，亦或者H2表明扁平的兩芯線；

F：表明該線為圓線

3：表明內部線芯數

G：表明接地裝置

0.75 mm2：表明配線的橫截面積

歐規線標識表明

二、英規插插頭線

①、英插：240V 50HZ抗壓3750V 3S 0.5mA，保險管（2A 5A 10A 13A）（FVSE）→保險管，規格規定：全長25-26.3mm正中間直徑為4.7-6.2mm兩邊金屬材料帽直徑為6.25-6.5毫米（絲印油墨BS1362）；

②、其插頭線內部線（拆卸BS電源插頭正對著自身右側為L線（火）接保險管，接地線的長短一定要超過（火線零線、零線）長短的3倍把固定不動螺松掉用外力作用拉出去線地務必最終往下掉（固定不動三條線的固定不動螺釘一定如果錐形的）。

③、鑒別同歐洲插頭線。

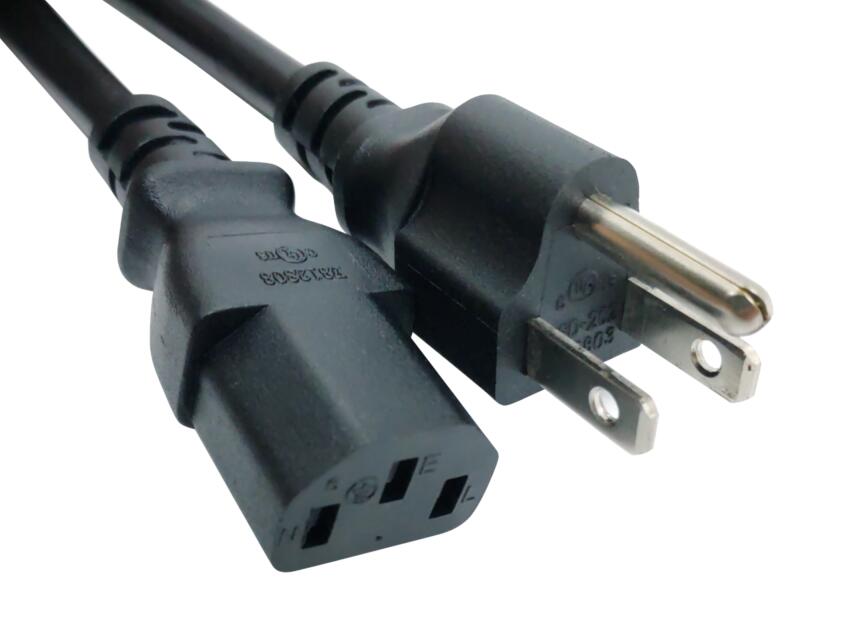

三、美國插頭線

①、美國插頭線：120V 50/60HZ分成兩芯線、三芯線和旋光性、非極性，到美國的插頭線金屬片務必要有塑料套；

兩芯線燙印的根線表明火線零線；旋光性電源插頭腳大的為零線，腳小的為火線零線（電源線凸凹面為零、線圓面為火線零線）；

②、美式電源線類型：NISPT-2兩層絕緣扁線、SPT-1W單面絕緣帶凹形槽扁線、SJTW防潮電源線、SJTO抗油電源線等

美式電源線電源插頭

NISPT-2：NISPT表明兩層絕緣，-2表層兩芯線 線芯絕緣 表層絕緣；

XTV和SPT：表明單面絕緣層，-2表層兩芯線（整線帶凹形槽，表層絕緣立即包銅芯電導體）；

SPT-3：表明單面絕緣帶接地線，-3表明三芯線（整線帶凹形槽，正中間的為接地線為兩層絕緣）；

SPT和NISPT均為偏線，SVT為圓線兩層絕緣。 線芯絕緣 表層絕緣

③、美式插頭一般應用驗證序號沒有立即在插頭頂打UL圖案設計。如：E233157 E236618

④、美式插頭線和歐洲插頭線不一樣：

歐洲插頭線用“H”表明；

美規用是多少號線表明如：2×1.31mm2（16AWG）、2×0.824mm2（18AWG）：VW-1(或HPN) 60℃(或105℃) 300V

2：表明線芯總數；

1.31或0.824 mm2：表明：線芯橫截面積；

16AWG：表明線心橫截面積，跟上面一樣mm2是相對性應的；

VW-1或HPN：VW-1為PVC材料； HPN：為氯丁膠材料

60℃或150℃為電源線的耐高溫水平；

300V：為電源線的抗壓抗壓強度和歐規不一樣，（歐規用03或05表明）。

四、日本插頭線 ：PSE、JET

VFF 2*0.75mm2 -F-

①、VFF：V表明線材料PVC；FF為單面絕緣層帶凹形槽整線；

②、VCTFK：VC表層線材料PVC；TFK為兩層絕緣層扁線，表層絕緣層、里層絕緣層、銅芯輸電線；

③、VCTF：VC表明線材料PVC；TF為兩層絕緣圓線；

④、配線為二種：一種為3×0.75mm2、另一種為2×0.75mm2

3×0.75mm2：3表明三芯線；0.75mm2表明線芯橫截面積；

⑤、F：表明軟線材料；

⑥、日本三插頭線插頭有兩塊插簧，接地線立即鎖在電源插座上（安全系數好又便捷） 。
