BS英式插頭電源線標準說明?

BS英式插頭電源線標準說明

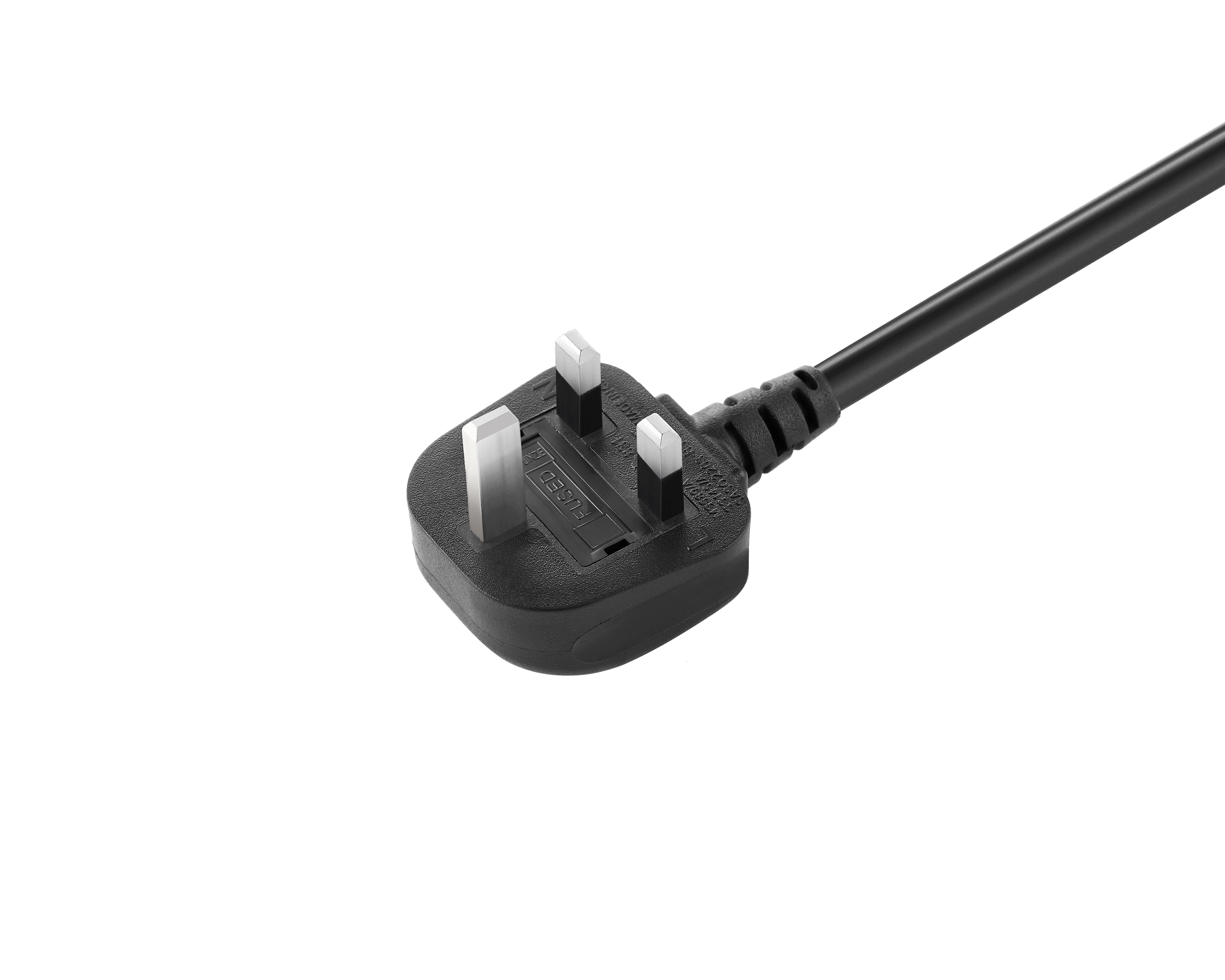

1，一般來說插頭上都會有標識，英式插頭是三個方插腳，有E極為地線，L級為火線，N極為零線。英式插頭上還標識有相應的電流、電壓值，帶保險 “FUSED”的字樣，三個銅腳上下左右間距相同， L極與N極插腳包膠，起到安全保護作用。

2，英式插頭為不可拆卸和可拆卸兩種,多適用于英國、香港、新加坡、科威特、沙特阿拉伯等。3A 5A 10A 13A保險絲(熔斷器)可以更換。

3，一體注塑成型可不附插頭說明書，但插腳需帶有透明護套,組裝式必須附插頭說明書,插腳需帶有透明護套。
4，組裝式的固定插頭上下蓋的螺絲必須上緊﹔當拆除時﹐它的狀態必須是緊固定﹐而不能是松動的。
5，英式插頭性能數據：240V 50HZ耐壓3750V 3S 0.5mA，保險絲（3A 5A 10A 13A），尺寸要求：25-26.2mm中間直徑為4.7-6.3mm兩端金屬帽直徑為6.25-6.5mm，其表面印有絲印BS1362字樣和耐電流數值；
6，組裝式插頭內部線（拆開BS插頭正對自己右邊為L(zhǎng)火線接保險絲，地線的長度一定要大于（火線、零線 長度）3倍,把固定螺絲松開用外力拉出來線地必須最后掉下來（固定三條線的固定螺絲一定要是錐型的）。

7，英式插頭的識別同歐標插頭.
(注塑式) 執行標準：BS 1363
8，電氣強度測試（耐壓測試）:在插頭L﹑N插腳 （連在一起）與插頭表面之間施加2200V AC 電壓 1 秒 5Ma.,結果應無擊穿或閃絡情況出現。
9，按照外形和制作過程，可以把BS插頭分為組裝式和注塑式。

10，保險絲結構: (保險絲管分2種:無引線式保險絲管和引線焊接式保險絲管)
保險絲管:玻璃外殼和瓷殼
管帽結構. 銅外表鍍銀. 管體為耐高溫瓷管. 內灌石英砂. 內置鍍銀銅線,焊錫點,管體2端加.
按熔斷時間
1.普通保險絲：熔斷時間較慢，用于不高的過流保護電路中。
2.快速熔斷保險絲：熔斷時間短，用于要求快速切斷電路的場合。
3.延時熔斷保險絲：能短時承受大電流的沖擊，在電流過載超過一定時限后才能可靠熔斷。用于在開 機瞬時電流較大的場合，如電動工具，它所能承受的瞬時大電流為正常額定電流的5-7倍。
11，插頭保險絲必須符合 BS 1362。印字顏色必須用正確色碼印刷﹕13A 棕色, 5A 黑色, 3A紅色. 棕色 5A/10A 黑色 3A紅色
12，保險絲冷態電阻
承受額定功率 冷態電阻 熔斷標準 3A×250V=750W 35-43Ω 倍的電流通電,30分鐘外熔斷 5A×250V=1250W 15-12Ω 10A×250V=2500W 6.3-7.3Ω 倍的電流通電,30分鐘內熔斷 13A×250V=3250W 3.9-4.3Ω
13，插頭接線， L&N芯線不應太緊﹐應留有最小的寬余量﹔E接地芯線應有一個較大的彎形兩芯電線
插頭接地端子無連接芯線不允許被上蓋夾住螺絲線壓板 電源線應放置在壓線板中央，電源線外皮穿過壓線板的長度大約應等于壓線板
插頭有非標與標準的區分，標準插頭需有BSI認證，在國內通過海關商檢出口英國等國家。所有出口英BSI認證，而有些國家不嚴格要求認證。
BS1363標準的插頭必需含保險絲。對于英式插頭的三個銅腳是全銅的.
